Попытка создать ку-Триггер

Появилась идея сделать ещё один шаг эволюции в схеме триггера . . .
Не 2 входа, 2 коньюнктора и 2 выхода, а всех элементов по три.
Ниже приведены скриншоты схем и тестов.


Рис. 1. Схема обычного триггера


Рис. 2. Симуляция работы обычного триггера

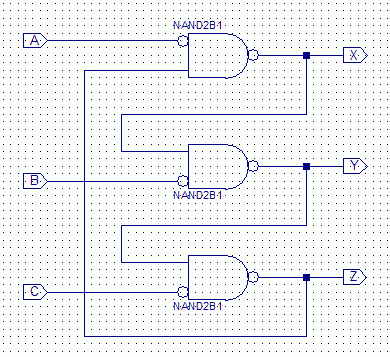

Рис. 3. Схема нового триггера


Рис. 4. Симуляция работы нового триггера


Работа обычного триггера прерывается при попытке подать на оба входы "1".
Работа нового триггера прерывается при попытке подать на все три входа "0".
Не совсем то, чего я ожидал. Думал щас какая-нить прикольная фигня получится.

// Если потом найду время ещё на других тестах погоняю.
// Если у вас есть идеи по этому поводу, пишите в комментах свои тесты.
